Planujesz budowę domu i zastanawiasz się, co dokładnie musisz przygotować dla geodety, aby proces wytyczenia budynku przebiegł sprawnie i bezproblemowo? W tym artykule znajdziesz kompleksową listę niezbędnych dokumentów, kluczowych ustaleń oraz praktycznych wskazówek, które pomogą Ci uniknąć błędów i opóźnień na starcie inwestycji. Dzięki temu będziesz w pełni przygotowany, a Twoja budowa rozpocznie się zgodnie z planem.
Co przygotować dla geodety przed wytyczeniem budynku niezbędne dokumenty i ustalenia
- Wymagane dokumenty to projekt budowlany (PZT, rzuty fundamentów i parteru) oraz ostateczna decyzja o pozwoleniu na budowę.
- Kluczowe jest uzgodnienie z kierownikiem budowy, co dokładnie ma być tyczone (np. osie konstrukcyjne czy obrys zewnętrzny).
- Inwestor musi zapewnić materiały na ławy ciesielskie i przygotować teren pod pomiary.
- Tyczenie odbywa się w obecności kierownika budowy, który formalnie odbiera pracę geodety.
- Po zakończeniu prac geodeta dokonuje wpisu w dzienniku budowy i przekazuje szkic tyczenia.
Dla wielu inwestorów moment rozpoczęcia budowy to czas pełen ekscytacji, ale i licznych pytań. Jednym z pierwszych, kluczowych etapów jest geodezyjne wytyczenie budynku. To właśnie wtedy projekt z papieru przenosi się na grunt, a precyzja jest tu absolutnie najważniejsza. Moje doświadczenie pokazuje, że starannie przygotowane dokumenty i jasne ustalenia z geodetą to fundament sprawnego startu budowy. Bez tego, niestety, łatwo o pomyłki, które mogą kosztować zarówno czas, jak i pieniądze.
Dlaczego precyzyjne przygotowanie do wytyczenia budynku oszczędzi Ci czasu i pieniędzy?
Jako Nela Piątkowska, zawsze podkreślam, że precyzja na etapie przygotowań to inwestycja, która się zwraca. Starannie przygotowana dokumentacja i wcześniejsze uzgodnienia z geodetą oraz kierownikiem budowy minimalizują ryzyko błędów, poprawek i kosztownych opóźnień. Wyobraź sobie sytuację, w której geodeta przyjeżdża na działkę, a Ty nie masz kompletnych dokumentów lub nie wiesz, co dokładnie ma zostać wytyczone. To generuje dodatkowe wizyty, przestoje i frustrację. Każda niejasność na tym etapie może skutkować koniecznością ponownego tyczenia, co wiąże się z dodatkowymi opłatami i wydłuża cały proces budowlany.
Rola geodety na starcie budowy: co musisz wiedzieć jako inwestor?
Rola geodety na starcie budowy jest nie do przecenienia. To właśnie geodeta jest osobą, która przenosi projekt Twojego przyszłego domu z płaskiej kartki papieru w trójwymiarową przestrzeń działki. Jego zadaniem jest precyzyjne wyznaczenie w terenie osi konstrukcyjnych lub obrysu budynku, zgodnie z zatwierdzonym projektem budowlanym. Dzięki temu masz pewność, że Twój dom powstanie dokładnie w tym miejscu i w tych wymiarach, które zostały zaplanowane. To on dba o to, by fundamenty zostały wykopane w odpowiednim miejscu i na właściwej wysokości, co jest absolutnie kluczowe dla stabilności i funkcjonalności całej konstrukcji.
Lista kontrolna dla inwestora: komplet dokumentów, których zażąda geodeta
Aby geodeta mógł sprawnie i zgodnie z prawem wykonać swoją pracę, potrzebuje od Ciebie kompletu dokumentów. Przygotowałam listę tych, które są absolutnie niezbędne. Moje doświadczenie pokazuje, że ich wcześniejsze skompletowanie to klucz do sukcesu.
Projekt budowlany absolutna podstawa pracy geodety
Projekt budowlany to najważniejszy dokument, który musisz przekazać geodecie. To z niego czerpie on wszystkie kluczowe informacje dotyczące usytuowania i wymiarów przyszłego budynku. Bez niego geodeta nie jest w stanie przenieść wizji architekta na grunt. Zwróć uwagę, aby był to projekt w ostatecznej, zatwierdzonej wersji.
Projekt Zagospodarowania Terenu (PZT): mapa Twojej inwestycji
Projekt Zagospodarowania Terenu, czyli PZT, to nic innego jak mapa Twojej inwestycji. Pokazuje on dokładne usytuowanie budynku na działce jego odległości od granic, istniejącą infrastrukturę (np. przyłącza mediów) oraz strony świata. To z PZT geodeta odczytuje kluczowe dane, które pozwalają mu precyzyjnie umiejscowić budynek na działce. Upewnij się, że masz aktualną i kompletną wersję tego dokumentu.
Rzut fundamentów i parteru: klucz do precyzyjnego umiejscowienia osi
Rzuty fundamentów i parteru są niezwykle ważne dla geodety. Rzut fundamentów zawiera dokładne wymiary oraz osie konstrukcyjne, które są podstawą do wytyczenia. Rzut parteru natomiast jest niezbędny do weryfikacji tych osi oraz układu ścian, co pozwala na sprawdzenie spójności projektu i uniknięcie błędów. Im dokładniejsze rzuty, tym precyzyjniejsze tyczenie.
Ostateczna decyzja o pozwoleniu na budowę: zielone światło do działania
Ostateczna decyzja o pozwoleniu na budowę (lub potwierdzenie przyjęcia zgłoszenia budowy) to formalne zielone światło do rozpoczęcia prac. Geodeta potrzebuje tego dokumentu, aby mieć pewność, że działa legalnie i że Twoja inwestycja może zostać rozpoczęta. Bez tego dokumentu geodeta nie może przystąpić do tyczenia, ponieważ byłoby to niezgodne z prawem budowlanym.
Dziennik budowy: gdzie geodeta zostawi swój formalny ślad?
Dziennik budowy to oficjalny dokument, który towarzyszy całej inwestycji. Geodeta musi mieć do niego dostęp w dniu tyczenia, ponieważ to właśnie tam dokonuje oficjalnego wpisu potwierdzającego wykonanie czynności geodezyjnych. Ten wpis jest formalnym dowodem prawidłowego wytyczenia obiektu i jest kluczowy dla nadzoru budowlanego. Pamiętaj, aby dziennik był na budowie i dostępny w dniu wizyty geodety.
To musisz ustalić przed wizytą geodety: kluczowe decyzje, które należą do Ciebie
Oprócz dokumentów, równie ważne są jasne ustalenia. Jako inwestor, w porozumieniu z kierownikiem budowy, musisz podjąć kilka kluczowych decyzji dotyczących zakresu tyczenia. To od nich zależy, jak geodeta fizycznie zaznaczy obrys Twojego przyszłego domu.
Osie czy obrys zewnętrzny? Co dokładnie ma wytyczyć geodeta i dlaczego to tak ważne?
To jedno z najważniejszych pytań, które musisz sobie zadać i uzgodnić z kierownikiem budowy. Decyzja, czy geodeta ma wytyczyć osie konstrukcyjne, czy obrys zewnętrzny budynku, jest kluczowa dla ekipy budowlanej. Od niej zależy, w jaki sposób będą oni odmierzać kolejne elementy konstrukcji. Zawsze przed tyczeniem upewnij się, że Ty i kierownik budowy macie zgodne stanowisko.
Tyczenie osi konstrukcyjnych standardowa i najczęstsza praktyka
Tyczenie osi konstrukcyjnych to najczęstsza i standardowa praktyka w budownictwie. Geodeta wyznacza wówczas główne osie budynku, które są punktami odniesienia dla całej konstrukcji. Od tych osi ekipa budowlana będzie odmierzać szerokość fundamentów, grubość ścian i inne elementy. Jest to metoda bardzo precyzyjna, która pozwala na utrzymanie zgodności z projektem na każdym etapie budowy.
Tyczenie po obrysie ścian kiedy takie rozwiązanie jest korzystne?
Tyczenie po obrysie zewnętrznym ścian, nazywane czasem tyczeniem „na zero” lub z uwzględnieniem ocieplenia, bywa preferowane przez niektóre ekipy budowlane. W tym przypadku geodeta wyznacza bezpośrednio zewnętrzny zarys ścian. Może to być korzystne, gdy ekipa chce od razu widzieć finalny obrys budynku, co może ułatwić im pracę. Ważne jest, aby ta decyzja była świadoma i uzgodniona z kierownikiem budowy, aby uniknąć późniejszych nieporozumień.
Koordynacja z kierownikiem budowy: dlaczego jego obecność podczas tyczenia jest obowiązkowa?
Obecność kierownika budowy podczas tyczenia jest absolutnie kluczowa i często obowiązkowa. To on formalnie „odbiera” pracę geodety i odpowiada za zgodność wykonanych pomiarów z projektem. Kierownik budowy jest Twoim przedstawicielem na placu budowy i to on najlepiej wie, jakie są potrzeby ekipy wykonawczej. Jego obecność gwarantuje, że tyczenie zostanie wykonane w sposób najbardziej optymalny dla dalszych prac i że nie będzie żadnych wątpliwości co do poprawności wytyczonych punktów.
Przygotowanie działki na przyjazd geodety: Twoje zadania jako inwestora
Oprócz dokumentów i ustaleń, Twoim zadaniem jako inwestora jest również odpowiednie przygotowanie terenu. Ułatwi to pracę geodecie i przyspieszy cały proces.
Zapewnienie materiałów: czym są ławy ciesielskie i kto musi je dostarczyć?
Ławy ciesielskie to drewniane konstrukcje (paliki i deski) umieszczane poza obrysem przyszłego wykopu. Służą one do stabilizacji punktów wytyczonych przez geodetę i przeniesienia na nie osi budynku. To właśnie na ławach ciesielskich ekipa budowlana będzie opierać swoje pomiary. Inwestor jest odpowiedzialny za dostarczenie drewna na te ławy, więc upewnij się, że masz je na działce przed przyjazdem geodety.
Oczyszczenie terenu: jak ułatwić geodecie pracę i przyspieszyć pomiary?
Przed przyjazdem geodety upewnij się, że działka jest odpowiednio przygotowana. Oznacza to, że teren, na którym ma stanąć budynek, powinien być uprzątnięty bez wysokiej trawy, krzaków, gruzu czy innych przeszkód. Ułatwi to geodecie swobodne poruszanie się i przeprowadzenie precyzyjnych pomiarów, co z kolei przyspieszy całą pracę. Pamiętaj, że każda minuta spędzona na usuwaniu przeszkód to czas, za który płacisz.
Jak wygląda proces tyczenia w praktyce? Zrozum pracę geodety
Zrozumienie, jak geodeta pracuje, pomoże Ci lepiej przygotować się do jego wizyty i docenić precyzję jego działań. Proces tyczenia to nie tylko wbicie kilku palików, ale złożone działanie, które dzieli się na kilka etapów.
Od analizy projektu w biurze do pomiarów w terenie
Praca geodety zaczyna się dużo wcześniej niż na Twojej działce. Pierwszy etap to praca biurowa, podczas której geodeta analizuje dostarczone przez Ciebie dokumenty, przede wszystkim projekt budowlany. Wykonuje niezbędne obliczenia, wyznacza współrzędne punktów charakterystycznych budynku i przygotowuje się do pomiarów terenowych. Dopiero po tej dokładnej analizie i przygotowaniu, geodeta przyjeżdża na działkę, aby przenieść te obliczenia w teren.
Stabilizacja punktów: jak geodeta zaznacza obrys Twojego przyszłego domu?

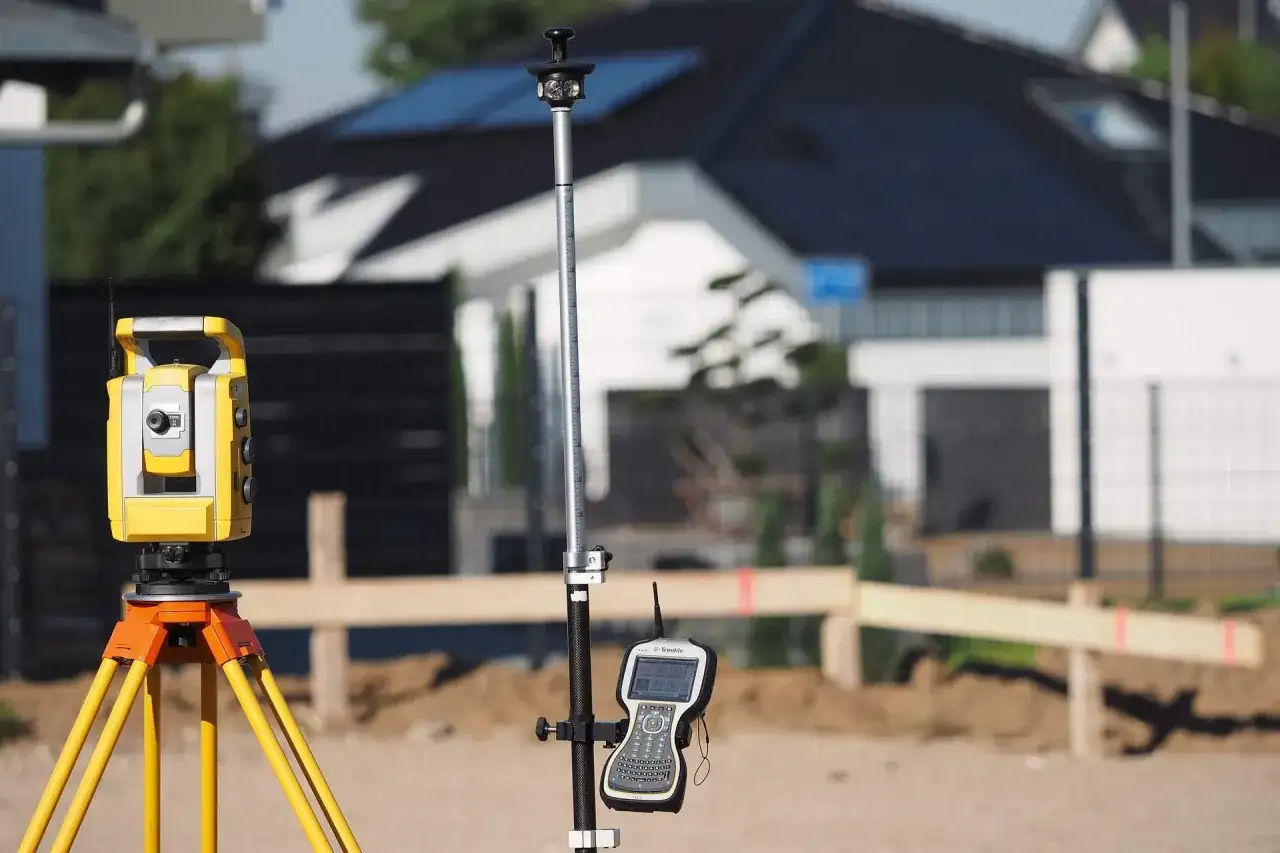

W terenie geodeta przystępuje do stabilizacji punktów. Oznacza to, że za pomocą specjalistycznego sprzętu (np. tachimetru, niwelatora, odbiornika GPS) precyzyjnie wyznacza główne osie i punkty charakterystyczne budynku. Początkowo są one zaznaczane za pomocą drewnianych palików. Następnie, aby zapewnić stabilność i trwałość oznaczeń, punkty te są przenoszone na wspomniane wcześniej ławy ciesielskie (lub konstrukcje drutowe), które są umieszczone poza obrysem przyszłego wykopu. Dzięki temu, nawet po rozpoczęciu prac ziemnych, osie budynku pozostają nienaruszone i widoczne.
Wyznaczenie „punktu zero”: co to jest reper wysokościowy i dlaczego jest kluczowy?
Podczas tyczenia geodeta wyznacza również tak zwany „punkt zero”, czyli reper wysokościowy. Jest to stały punkt odniesienia dla wszystkich pomiarów wysokościowych na budowie. Może to być na przykład poziom posadzki parteru lub inny, ustalony w projekcie poziom. Reper wysokościowy jest kluczowy, ponieważ gwarantuje, że wszystkie elementy budynku zostaną wykonane na właściwej wysokości, co ma ogromne znaczenie dla funkcjonalności, estetyki i zgodności z projektem. Bez precyzyjnie wyznaczonego reperu, łatwo o błędy w poziomach, które mogą być bardzo trudne i kosztowne do naprawienia.
Co otrzymasz po zakończeniu prac? Dowody prawidłowego wytyczenia
Po zakończeniu prac geodezyjnych na działce, geodeta nie tylko wytycza punkty, ale również dostarcza Ci formalne potwierdzenia wykonania usługi. To ważne dokumenty, które powinieneś zachować.
Wpis w dzienniku budowy formalne potwierdzenie dla nadzoru
Najważniejszym dowodem wykonania usługi jest wpis w dzienniku budowy. Geodeta, po zakończeniu tyczenia, dokonuje w nim oficjalnego wpisu, potwierdzającego, że obiekt został wytyczony zgodnie z projektem. Ten wpis jest kluczowy dla nadzoru budowlanego i stanowi formalne potwierdzenie rozpoczęcia prac ziemnych zgodnie z prawem i projektem. Bez niego dalsze etapy budowy mogą być kwestionowane.
Szkic tyczenia: dokument, który warto zachować w archiwum budowy
Oprócz wpisu w dzienniku budowy, geodeta zazwyczaj przekazuje inwestorowi również szkic tyczenia. Jest to graficzne przedstawienie wytyczonych punktów i osi na działce, często z naniesionymi wymiarami i odległościami. Szkic tyczenia to bardzo przydatny dokument, który warto zachować w archiwum budowy. Może on służyć jako dodatkowe potwierdzenie poprawności wykonanych prac, a także jako odniesienie w przypadku jakichkolwiek wątpliwości w trakcie dalszych etapów budowy.
Najczęstsze błędy i pułapki: jak ich uniknąć przy zlecaniu wytyczenia budynku?
Mimo że proces tyczenia wydaje się prosty, istnieje kilka pułapek, w które inwestorzy często wpadają. Jako Nela Piątkowska, chcę Cię przed nimi ostrzec, abyś mógł ich uniknąć i cieszyć się sprawnym startem budowy.
Brak kluczowych uzgodnień z kierownikiem budowy: czego to może kosztować?
Jednym z najczęstszych błędów jest brak wcześniejszych, precyzyjnych uzgodnień z kierownikiem budowy, zwłaszcza w kwestii zakresu tyczenia (osie czy obrys). Może to prowadzić do tego, że geodeta wytyczy budynek w sposób, który nie będzie odpowiadał ekipie wykonawczej. Konsekwencje to błędy w wykonawstwie, konieczność kosztownych poprawek, a nawet ponownego tyczenia, co generuje dodatkowe koszty i opóźnienia. Zawsze przed wizytą geodety usiądź z kierownikiem i omówcie wszystkie szczegóły.
Niekompletna dokumentacja: jak opóźnia start całej budowy?
Niekompletna dokumentacja to prosta droga do opóźnień. Brak Projektu Zagospodarowania Terenu, rzutów fundamentów, czy co gorsza, ostatecznego pozwolenia na budowę, sprawi, że geodeta nie będzie mógł rozpocząć pracy. Będzie musiał wrócić, a Ty będziesz musiał czekać na kolejny termin. Pamiętaj, że czas to pieniądz, a każdy dzień przestoju na budowie to realne straty. Zawsze sprawdź listę dokumentów dwukrotnie, zanim umówisz geodetę.
Przeczytaj również: Usytuowanie budynku: Warunki Techniczne i jak uniknąć błędów
Ignorowanie kwestii prawnych: co grozi za budowę bez geodezyjnego wytyczenia?
Obowiązek geodezyjnego wytyczenia obiektu budowlanego wynika wprost z art. 43 Prawa budowlanego. Ignorowanie tego wymogu to poważny błąd. Budowa bez prawidłowego wytyczenia geodezyjnego może skutkować problemami z odbiorem budynku, nakazami rozbiórki, a nawet karami finansowymi. Co więcej, brak formalnego wpisu geodety do dziennika budowy może uniemożliwić dalsze prace i narazić Cię na poważne konsekwencje prawne. Zawsze działaj zgodnie z przepisami to gwarancja bezpieczeństwa Twojej inwestycji.
